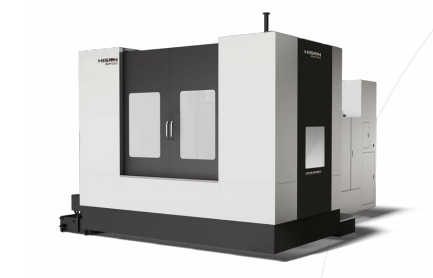

海天臥加63H/D-125H/D主機采用先進的T型床身結構、龍門式立柱、正掛箱布局，剛性強、精度保持性高，適合精密級箱體零部件的粗精加工需求。產(chǎn)品廣泛應用于汽車、軌道交通、航空航天、閥門、礦山機械、紡織機械、塑料機械、船舶、電力等重點領域。

　　海天臥加63H/D-125H/D的結構特點
　　1.W軸功能
　　具有行程535mm直徑130mm的W軸功能，由高精密直線導軌導向，滾珠絲杠與伺服電機直連驅動。
　　2.強力的主傳動
　　主軸箱采用兩級齒輪變速，保證低速時大扭矩輸出，主軸軸承采用角接觸軸承和雙列圓柱滾子軸承組合，滿足了重切削的要求。

　　海天臥加63H/D-125H/D的規(guī)格參數(shù)
　　?加工范圍
　　X軸行程mm 1000 1270 2000 2000
　　Y軸行程mm 850 1000 1500 1500
　　Z軸行程mm 750 920 1200 1200
　　W軸行程mm-----535(選配)535(選配)535(選配)
　　主軸中心到工作臺上面距離mm 0-850 0-1000(-50)-1450(-50)-1450
　　主軸前端到工作臺中心距離mm 200-950 200-1120 280-1480 405-1605
　　?工作臺
　　工作臺尺寸mm 630×630 800×800 1000×1000 1250×1250
　　工作臺承重kg 1200 2000 3000 3000
　　工作臺分度度1°×360 1°×360 1°×360 1°×360
　　托盤交換形式平行式旋轉式旋轉式旋轉式
　　托盤數(shù)量2 2 2 2
　　?驅動進給
　　最大切削速度X/Y/Z m/min 6/6/6 6/6/6 5/5/5 5/5/5
　　快速移動速度X/Y/Z m/min 20/20/20 18/18/18 14/14/14 14/14/14
　　?主軸
　　主軸最高轉速rpm 5000 4500 4500 4500
　　主軸功率kW 18.5/22 18.5/22 18.5/22 18.5/22
　　主軸扭矩N.m 730 837 837 837
　　主軸錐孔BT50 BT50 BT50 BT50
　　鏜桿直徑mm-----Φ130(選配)Φ130(選配)Φ130(選配)
　　?刀庫
　　拉釘形式P50T-2-MAS403 P50T-2-MAS403 P50T-2-MAS403 P50T-2-MAS403
　　刀庫容量T 40 40 40 40
　　最大刀具直徑mm滿刀Φ120/空位Φ240滿刀Φ120/空位Φ240滿刀Φ120/空位Φ240滿刀Φ120/空位Φ240
　　最大刀具長度mm 500 500 500 500
　　最大刀具重量kg 30 30 30 30
　　?精度
　　定位精度X/Y/Z mm 0.012(0.008光柵尺)0.012(0.010光柵尺)0.015(0.012光柵尺)0.015(0.012光柵尺)
　　重復定位精度X/Y/Z mm 0.008(0.006光柵尺)0.008(0.006光柵尺)0.010(0.008光柵尺)0.010(0.008光柵尺)
　　?其它
　　電源總容量kVA 65 65 65 65
　　機床重量t 16.5 22 32 33
　　機床外形尺寸(長×寬×高)cm 580×350×325 760×421×375 890×615×445 890×615×445
